1、配置前的準備

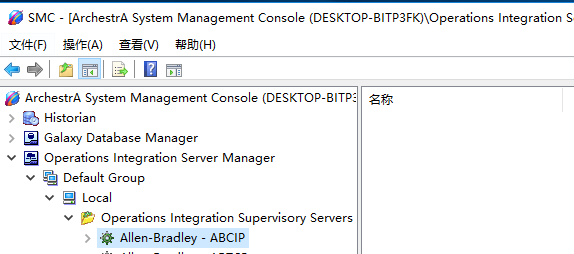

1）需要提前安裝好ABCIP驅動，可在SMC中展開Operations Integration Server Manager,查看是否已經安裝好ABCIP.

注：從2020R2版本開始常見PLC的驅動安裝包已經集成到ASP安裝包中，可在安裝包中直接安裝。

2）配置好對應的AB PLC，并確保安裝ABCIP驅動的電腦可以Ping通PLC IP，本例以AB 1765系列為例。

2、驅動配置過程
1）打開SMC，展開Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-ABCIP》OI.ABCIP.2》Configuration。

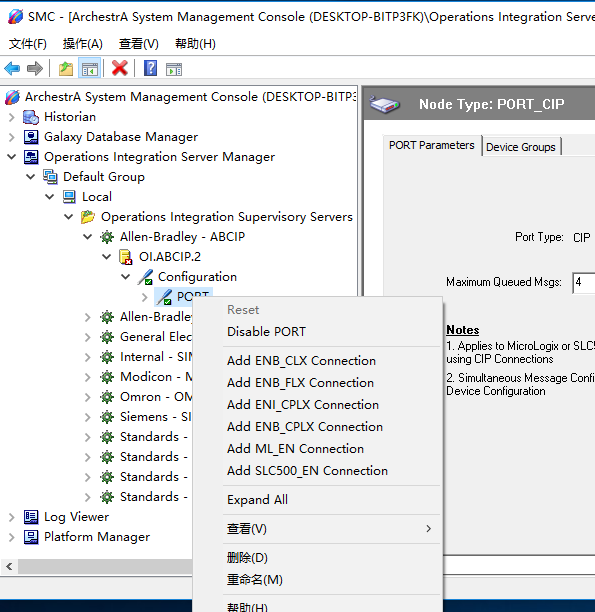

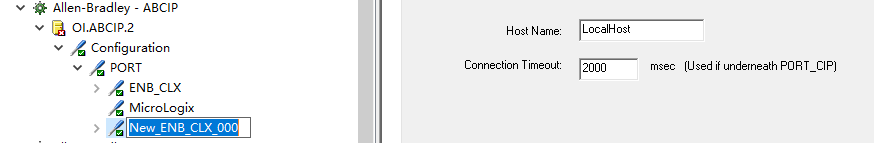

2）左鍵單擊選中PORT，之后右鍵，點擊Add ENB_CLX Connection。

注：可對此Connection進行命名，例如PLC1,此處為默認名。后續(xù)Connection均可重命名，此例均為默認。

3）在此Connection內，HostName中輸入PLC IP，并點擊右上角的保存按鈕。

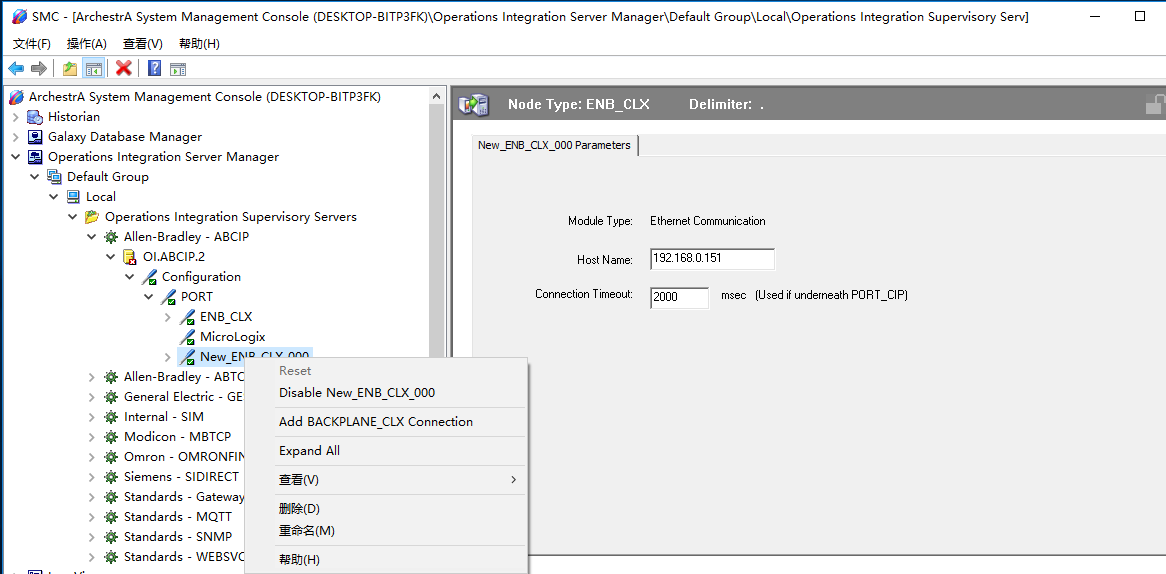

4）在選中此Connection的情況下，點擊右鍵，之后點擊Add BACKPLANE_CLX Connection。

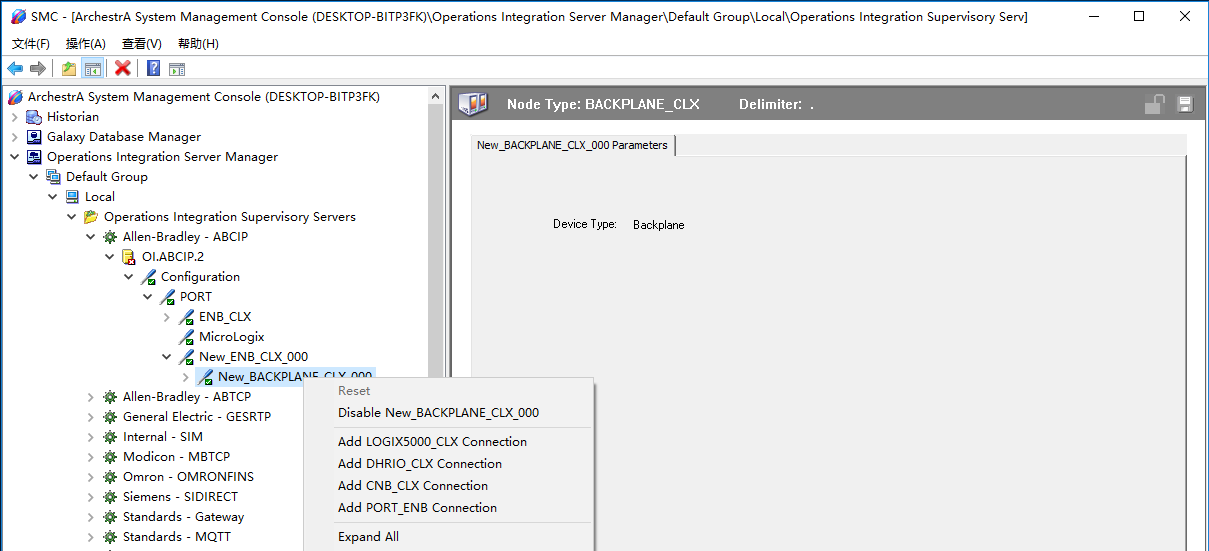

5）在選中此BACKPLANE_CLX Connection的情況下，點擊右鍵，之后點擊Add LOGIX5000 Connection。

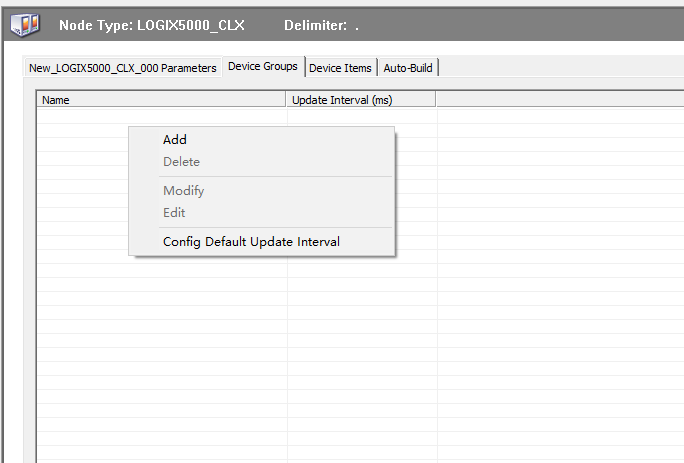

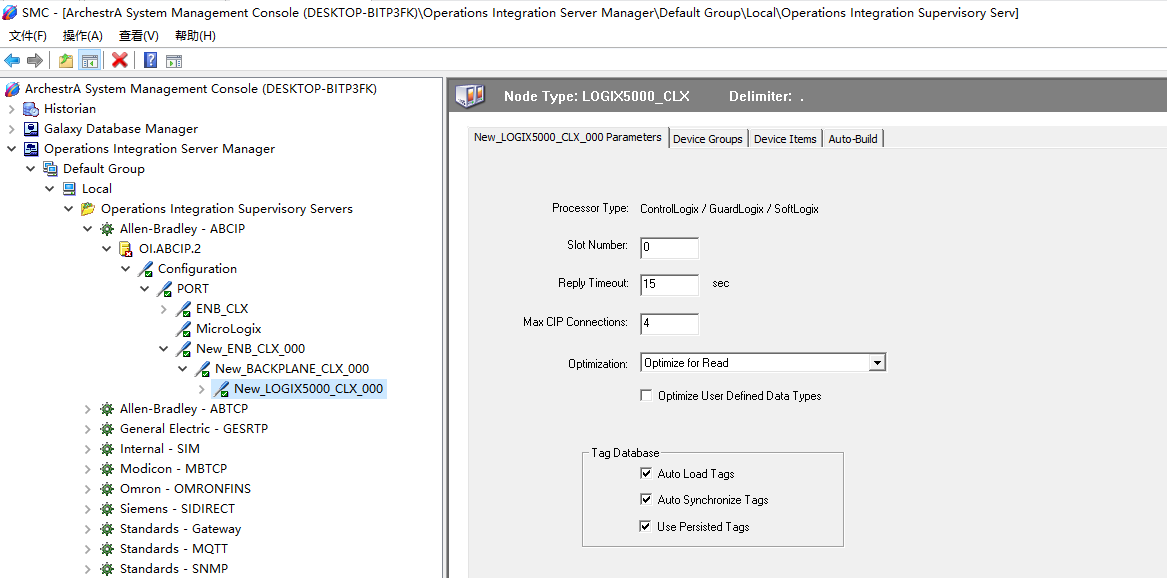

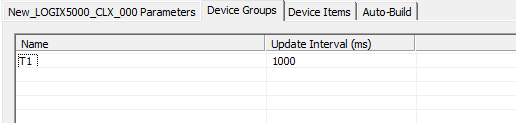

6）在選中此LOGIX5000 Connection的情況下，點擊切換至Device Groups頁面，之后鼠標右鍵，點擊Add，用于添加通道，并重命名為T1（也叫主題名）,之后點擊右上角的保存按鈕。

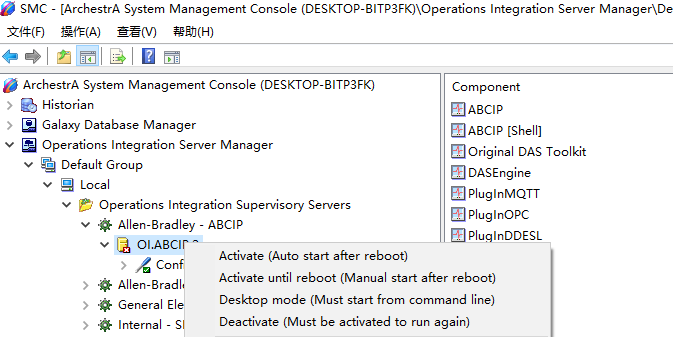

7）驅動配置完成后選中OI.ABCIP.2，點擊右鍵，之后點擊AcTivate （Auto start after reboot），將此驅動激活。

注：激活成功后會顯示綠色√，并且?guī)в蠴B字樣（帶有OB字樣代表授權獲取成功，授權未獲取到會顯示綠色小三角）。

3、INTOUCH配置連接

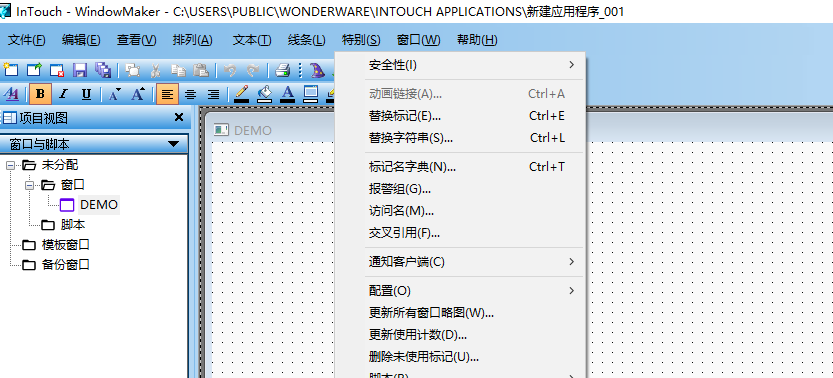

1）新建好InTouch工程后，打開Maker，點擊特別》訪問名。

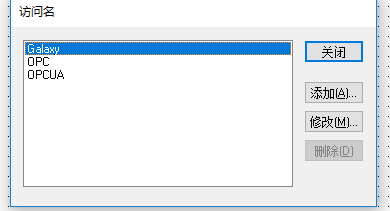

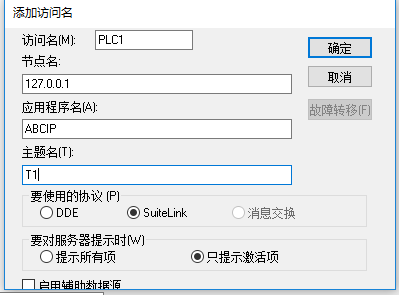

2）在訪問名界面中點擊添加，訪問名可自定義，節(jié)點名為ABCIP驅動所在電腦的IP或計算機名，應用程序名為驅動名字為ABCIP,主題名為對應Device Group內的通道名T1，點擊確定，保存此訪問名。

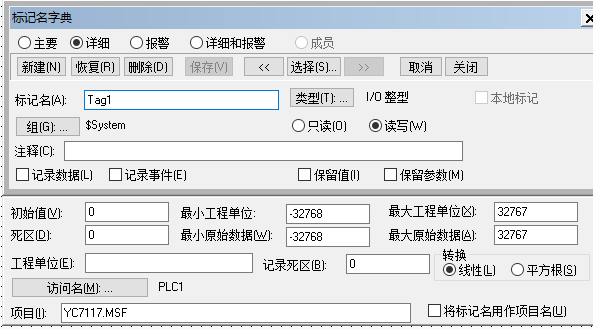

3）點擊特別》標記名字典，進行變量創(chuàng)建。點擊訪問名，對此點配置對應的訪問名，并在項目名里面填寫對應PLC的物理地址。

注：AB PLC采用標簽化地址，未有變量對應格式。
